ניתן לחלק מחברי סיבים אופטיים למספרים אופטיים נפוצים מבוססי סיליקון במחברים חד-מצביים ורב-מצביים בהתאם למדיית שידור שונה,
ומחברי סיבים אופטיים אחרים כגון פלסטיק כמדיה לשידור; בהתאם למבנה המחבר, ניתן לחלק אותו ל- FC, SC, ST, LC, MTRJ, MPO, MU, SMA, FDDI, E2000, DIN4, D4 וסוגים אחרים.
קיימים מחברי סיבים אופטיים מסוג SC/PC, סוג FC/מחשב, LC/PC ומחברי סיבים אופטיים מסוג LSH/APC. רוב היציאות האופטיות בידית הלוח היחידה של הציוד הן יציאות אופטיות מסוג LC/PC,
ויש גם כמות קטנה של LSH / APC. הקלד ממשק אופטי, סוג LC/מחשב תואם ומחבר סיבים אופטיים מסוג LSH/APC.
בדרך כלל, ממשקים אופטיים של FC/PC או SC/PC משמשים ב- ODF בצד הלקוח, ומחברי הסיבים האופטיים התואמים של SC/PC ו- FC/PC משמשים.

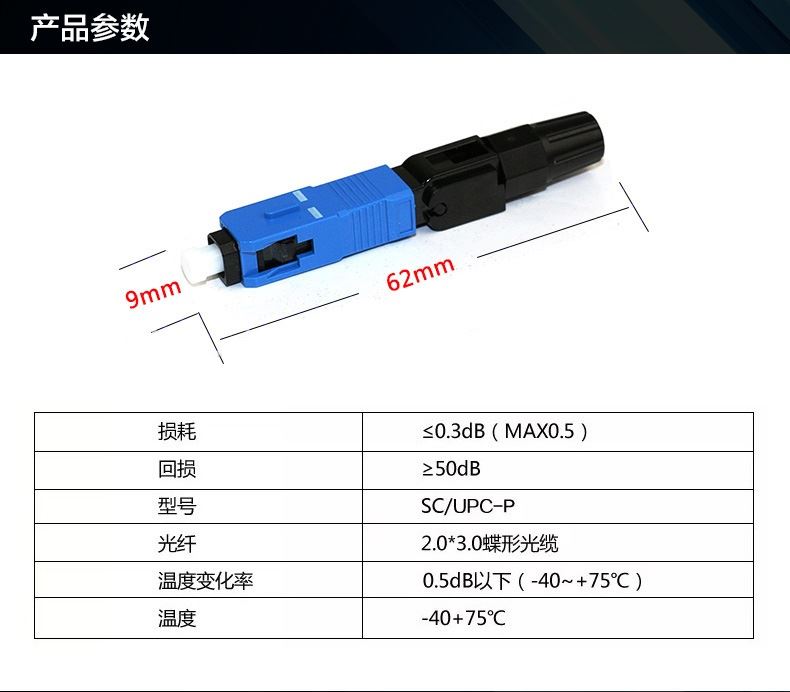

פרמטר
| אובדן הכנסה | ≤0.3dB (MAX0.5) |
| הפסד החזרה | ≥50dB |
| מספר | SC/UPC-P |
| סיבים אופטיים | 2.0 * 3.0 כבל פרפר |
| מדורג של טווח טמפרטורות | 0.5dB (-40°C~+75°C) |
| טמפרטורה | -40°C ~+75°C |
| סיבים אופטיים ישימים | כבל אופטי 2.0 מ"מ、3.0 מ"מ、0.9 מ"מ |
| גודל | 62 מ"מ * 9 מ"מ |
| עמידות | 1000 |
| מצב ישים | מצב יחיד、מולטי |
1. ביצועים אופטיים: הדרישות לביצועים אופטיים של מחברי סיבים אופטיים הן בעיקר שני הפרמטרים הבסיסיים ביותר של אובדן הכנסה ואובדן החזרה.
הפסד הכנסה (הפסד הכנסה) הוא אובדן החיבור, המתייחס לאובדן העוצמה האופטית האפקטיבית של הקישור הנגרמת על-ידי כניסת המחבר.
ככל שאובדן ההכנסה קטן יותר, כך טוב יותר, והדרישה הכללית צריכה להיות לא יותר מ- 0.5dB.
הפסד החזרה (הפסד החזרה, אובדן השתקפות) מתייחס ליכולת של המחבר להעלים את ההשתקפות של העוצמה האופטית של הקישור, והערך האופייני שלו לא צריך להיות קטן מ- 25dB.
במחבר הממשי, משטח הפינים מלוטש במיוחד, מה שעלול להפוך את אובדן ההחזרה לגדול יותר, בדרך כלל לא פחות מ- 45dB.
2. החלפה וחזרה
מחברי סיבים אופטיים הם רכיבים פסיביים אוניברסליים. בדרך כלל, ניתן להשתמש באותו סוג של מחברי סיבים אופטיים בכל שילוב וניתן להשתמש בהם שוב ושוב.
ההפסד הנוסף שהוצג על ידי זה הוא בדרך כלל בטווח של פחות מ 0.2dB.
3. חוזק מתיחה
עבור מחבר סיבים אופטיים מוגמר, הוא נדרש בדרך כלל כי חוזק מתיחה שלה לא צריך להיות פחות מ 40N.
4. טמפרטורה
בדרך כלל, מחבר הסיבים האופטיים חייב להיות מסוגל לשמש בדרך כלל בטמפרטורה של -40 מעלות צלזיוס ~ +70 מעלות צלזיוס.
5. זמני הזדווגות
ניתן לחבר ולנתק את מחברי הסיבים האופטיים הנמצאים כעת בשימוש יותר מ-1,000 פעמים.
הסבר על פרטי הפעולה
הכנס את הסיב האופטי ודחוף לנקודת הגבול כדי לייצר באופן אוטומטי עקבות של עקמומיות, לשמור על הרדיאן לא ליישר, לדפוק את האגוז ולאחר מכן לנעול את המתג:
1. מוציאים את שרוול הזנב ומכניסים אותו לחוט העור
2. לקלף את העור החיצוני של 5 ס"מ של קו עור
3. השתמש צבת מילר לגרד את הציפוי בצד החיצוני של מייצב אורך
4. לנגב את ליבת הסיבים עם מטלית אבק
5. שטוח את ליבת הסיבים עם סכין חיתוך
6. הכנס את הליבה למחבר הקר כדי להחזיק את הליבה המוטבעת
7. מהדקים את חוט העור עם שרוול הזנב של חוט העור
מגשר הסיבים כולל ממשק SC\FC\LC\ST, המצוין בדרך כלל בכחול או בשחור, והממשק שטוח. UPC הוא מטוס צעד שפותח בהתבסס על מבנה המחשב.
מחברים שונים אינם ניתנים לערבבו באופן עקרוני, אך פני קצה הסיבים של PC, SPC ו- UPC כולם שטוחים, וההבדל טמון באיכות השחיקה. לכן, החיבור המעורב של מחשב, SPC ו- UPC לא יהווה חיבור קבוע למחבר. נזק פיזי.
APC שונה לחלוטין. פניו הסופיות הן קרקע לזווית של 8 מעלות כדי להפחית את ההשתקפות. הפסד התשואה הסטנדרטי בתעשייה שלה הוא -60dB. ניתן לחבר את מחבר ה- APC באמצעות APC בלבד. מכיוון שהמבנה של APC שונה לחלוטין מזה של המחשב, אם אוגן משמש לחיבור שני מחברים אלה, פני קצה הסיבים של המחבר ייפגעו.
הדרך לחבר APC למחשב: זה ממומש על ידי מגשר סיבים הממיר ממחשב ל- APC. בנוסף, יש לציין כי מחברי APC הם בדרך כלל ירוקים (וסיבים צהובים הם רק סיבים במצב יחיד), והעין האנושית יכולה לראות את ההטיה של פני סוף הסיבים. מחבר המחשב הוא בדרך כלל כחול.
לכן, על מנת למנוע את הבלבול של השימוש במחברים במהלך הניסוי (כדי למנוע פגיעה ביציאות הקלט של הספקטרומטר), בעתיד, כאשר אנו רוכשים לייזרים, מגשרים וכו ', עלינו לדרוש באופן אחיד מהיצרנים לספק מחברי APC.
FC / PC FC / UPC FC / APC יכול להיות מחובר באופן מעורב, ואת הנחתת האות לא יהיה גדול מאוד. על פי התקן הלאומי, אובדן הכניסה צריך להיות פחות מ 0.5dB. היישום תלוי בעיקר בסוג המתאם. בדרך כלל, FC משמש במסגרת ODF, SC משמש ביציאה אופטית ציוד, ST משמש ברשת תקשורת מקומית רדיו וטלוויזיה.
