הקדמה: גודל חוט אחד, שמונה פרוטוקולים-למה הקידוד חשוב

המחבר העגול M12 הוא עמוד השדרה הבלתי מעורער של קישוריות תעשייתית. חוט הנעילה שלו בגודל 12 מ"מ הוא אוניברסלי על פני רצפות המפעל ברחבי העולם, ומחבר חיישני קירבה, מתגי Ethernet, כונני סרוו ווילונות אור בטיחותיים עם תאימות מכנית שווה.

אבל תאימות מכנית אינה תאימות חשמלית. חבר כבל חיישן A-מקודד ליציאת Ethernet מקודדת D-ו-אם המפתח הפיזי לא עוצר אותך קודם-אתה מסתכן בפגיעה בממשק PLC של $5,000. זו בדיוק הסיבה שתקן IEC 61076-2-101 מגדיר שמונה סוגי קידוד נפרדים עבור מחברי M12. כל קוד הוא חוזה: שילוב ספציפי של גיאומטריית מפתח, ספירת פינים, דירוג מתח וקיבולת זרם שמבטיח שהאות הנכון יגיע ליעד הנכון.

ב-Kabasi Connector, אנו מייצרים את כל הספקטרום של סוגי קידוד M12-A, B, D, X, S, T, K ו-L-תומכים ביישומים מממשקי חיישן פשוטים של 3 פינים ועד לשדרת Ethernet תעשייתית של 10 Gbps. מדריך זה מסביר את הרציונל ההנדסי מאחורי כל קוד, ועוזר לך לציין את מחבר M12 הנכון בביטחון.

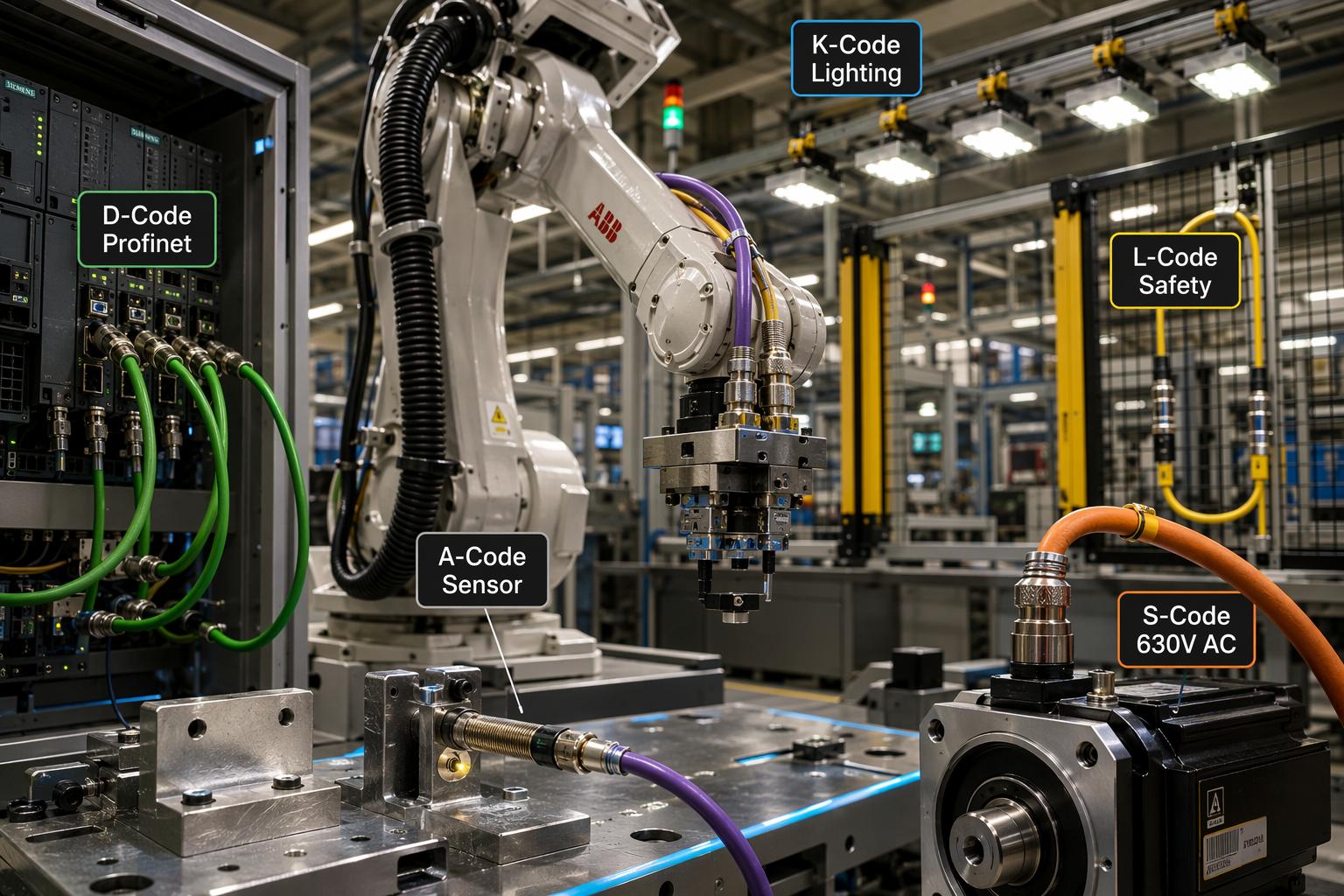

1. ארכיטקטורת הקידוד של M12: הבנת מערכת המפתחות

לפני שצוללים לקודים בודדים, חיוני להבין את המנגנון הפיזי האוכף תאימות לקידוד: נתיב המפתח. כל סוג קידוד M12 משתמש בסידור ייחודי של חריצים מכאניים ולשוניות על פני המחבר שמונעים החדרה לכלי קיבול עם קידוד שונה. זו אינה שכבת פרוטוקול תוכנה-זוהי אינטרלוק פיזי המעובד בגוף המתכת או הפלסטיק.

מערכת הקידוד משרתת שלוש פונקציות בו זמנית:

1. מניעת אי-התאמה: טכנאי תחזוקה לא יכול לחבר בטעות מחבר מתח 230V AC S-מקודד ליציאת חיישן מקודדת 24V DC A-.

2. הבטחת תקינות האות: סידור הפינים של כל קוד מותאם למטרה החשמלית שלו-זוגות מעוותים מסוככים עבור Ethernet, קוטרי מגעים גדולים יותר עבור אספקת חשמל.

3. מהירות התקנה: מחברים מקודדים בצבע-ומובחנים מבחינה מכנית מונעים את הצורך לקרוא תוויות חרוטות בלייזר-קטנות בארונות בקרה כהים.

2. קידוד-על ידי-קידוד: יישום, Pinout ומגבלות חשמל

א-קידוד: סוס העבודה האוניברסלי

A-מקודדמחברי M12הם ללא ספק הנפוצים ביותר. אם אתה פותח ארון בקרה בפס ייצור אוטומטי כלשהו, ​​80% או יותר מחיבורי M12 שאתה רואה יקודדו A-. הם משרתים:

3 פינים: חיישני קירבה PNP/NPN ופוטואלקטריים (V+, Signal, GND)

4-פינים: ממשקי חיישן/מפעיל כללי, חלק מהתקני IO-Link

5 פינים: חיישנים מורכבים יותר עם יציאות כפולות, סעפות שסתומים

8-פינים / 12 פינים: התקני ריבוי אותות, בלוקי קלט/פלט מותאמים אישית

הגמישות של קוד ה-A- היא גם החוזק שלו וגם הסיכון שלו-מכיוון שאותו מחבר מקודד A בעל 4- פינים יכול לשאת אותות חיישן 24V DC בהתקנה אחת ו-250V AC בהתקנה אחרת. ודא תמיד את מפרט המתח לפני החיבור.

ב-קידוד: מומחה אוטובוס השדה (מדור קודם)

B-מחברים מקודדים נבנו במיוחד-עבור רשתות Profibus DP-התקן הדומיננטי של אוטובוס השדה באוטומציה האירופית לפני עליית ה-Ethernet התעשייתי. בעוד שהתקנות חדשות משתמשות יותר ויותר בפרוטוקולים מבוססי Ethernet-(Profinet, EtherNet/IP), מיליוני צמתי Profibus מקודדים B- נשארים בשירות במפעלי רכב, עיבוד כימי ומתקני ייצור חשמל.

הערת בחירה:

אם אתה מתחזק או מרחיב התקנת Profibus מדור קודם, קוד B- הוא חובה. עבור עיצובים חדשים, הערך אם D-מקודד (Profinet) או X-מקודד (Ethernet במהירות-גבוהה) היא ההשקעה הטובה ביותר לטווח ארוך-.

D-קידוד: 100 Mbps Ethernet תעשייתי

מחברי M12 מקודדים D- הביאו את Ethernet לרצפת המפעל. תצורת 4-הפינים ממפה ישירות לשני הזוגות המעוותים הדרושים לזוג 100BASE-TX-one לשידור, אחד לקבלה. המיגון האינטגרלי מחבר את צמת הכבל למעטפת המחבר, ומספק כלוב רציף של Faraday מ-PLC להתקן שטח.

D-coded הוא התקן דה פקטו עבור חיבורי מכשירי קלט/פלט של Profinet, התקני שדה EtherNet/IP, צמתים עבדים של EtherCAT וממשקי מצלמה תעשייתיים (GigE Vision במרחק מופחת).

X-קידוד: עמוד שדרה של 10 גיגה-ביט

X-מקודד M12 מייצג את שכבת הביצועים- הגבוהה ביותר. עם 8 פינים המסודרים כארבעה זוגות דיפרנציאלים מסוככים בנפרד, מחברים מקודדים X-תומכים במלואם10GBASE-T Ethernetהמאפשרות מערכות ראייה ברזולוציה גבוהה,-בקרת תנועה בזמן אמת ורוחב פס-היתוך אינטנסיבי של חיישן IIoT על מחבר קומפקטי יחיד.

ציר המפתח בצורת -קוד ה-X- הוא המורכב ביותר מבחינה מכנית, ומספק הגנה מקסימלית מפני אי-התאמה מקרית. עיצוב ה-8- פינים תומך גם ב-Power over Ethernet (PoE) עד סוג 4 (90W), מה שמאפשר לכבל יחיד בקוד X לספק נתונים והספק למכשיר.

S-קידוד: אספקת מתח AC (עד 630V)

מחברי S-מקודדים מחליפים מחברי מתח מלבניים מגושמים עבור יישומי AC בינוניים-. נפוץ במנועי סרוו, מנועי משאבה וכונני מאווררים, קידוד S-מביא את הנוחות של מקדם הצורה M12 לאספקת מתח AC תלת-פאזי. פין ה-PE החובה (מגן אדמה) מבטיח תאימות לבטיחות גם בתצורות דלתא לא מקורקעות.

T-קידוד: מתח DC עבור התקני שטח (עד 63V / 12A)

T-מקודד M12 נותן מענה לצורך הולך וגובר באוטומציה מודרנית: אספקת הספק DC גבוה יותר להתקני שטח מבלי לשנות את גודלם ל-M23 או למחברים-כבדים. כאשר אימוץ ה--קישור מאיץ-כל יציאת IO-מאסטר קישור יכולה לספק עד 200mA-המחבר המקודד T-מספק נתיב כוח ייעודי, בעל מפתח מכני, שלא ניתן לבלבל עם קווי אות מקודדים A-.

K-קידוד: חיישני הספק גבוהים- וכוננים קטנים

קידוד K-מגשר על הפער בין מחברים מקודדים ברמת האות-A- לבין חלופות מקודדות S/T-מלאות. הוא מצויין בדרך כלל עבור מערכי תאורה תעשייתית LED, כונני מסוע קומפקטיים ואיי שסתומים הדורשים זרם גבוה יותר ממה ש-מקודד יכול לספק אך פחות ממה שקודד S- תוכנן עבורם.

L-קידוד: מעגלי בטיחות

קידוד L-הוא ללא ספק הקוד הקריטי ביותר מנקודת מבט של בטיחות תפקודית. מחברים אלה נושאים את מעגלי הבטיחות המיותרים המגינים על מפעילים אנושיים-לולאות עצירת חירום, מתגי שילוב בשמירה ויציאות OSSD של מסך אור. המפתח הייעודי של קוד L- מבטיח שמחבר מעגל בטיחות לעולם לא יוחלף בטעות בקו אות מקודד-לכללי A-, שעלול להביס מערכת בטיחות שלמה.

הערה קריטית: לעולם אין להפעיל מחדש מחברים מקודדים ליישומי בטיחות שאינם-. ההבחנה המכנית קיימת בדיוק כדי למנוע זאת.

3. מטריצת בחירה מהירה-

4. שאלות נפוצות (שאלות נפוצות)

ש1: מה קורה אם אני מחבר בטעות מחבר מקודד A-ליציאה מקודדת D-?

ת: פיזית, זה לא אמור להיות אפשרישתי לשונות מפתח אסימטריות של קוד ה-D-לא יתיישר עם חריץ המפתח היחיד של קוד A-. עם זאת, אם מופעל כוח מופרז או פתחי המפתח שחוקים, המחבר עלול להיצמד חלקית. אם זה קורה: ה-Pinout המקודד A- (בדרך כלל V+, Signal, GND על פינים 1, 3, 4) אינו תואם ל-D-Pinout Ethernet מקודד (TX+, TX-, RX+, RX- ב-1, 3, 2, 4). התוצאה נעה בין חוסר תקשורת (המקרה הטוב ביותר) לקיצור אספקת 24V על פני Ethernet PHY (המקרה הגרוע ביותר, הרס היציאה). בדוק תמיד את פני המחבר לפני ההזדווגות.

ש2: האם אני יכול להשתמש במחבר M12 בקוד X- עבור יישום D-מקודד (100 Mbps)?

ת: לא. בעוד למחברים מקודדים X- יש 8 פינים ויכולים באופן תיאורטי לשאת Ethernet של 100 Mbps בשני זוגות בלבד, המפתח המכני שונה לחלוטין. תקע מקודד X- לא ישתלב פיזית עם שקע מקודד D-. אם עליך לחבר כבל מקודד X- להתקן מקודד D-, עליך להשתמש בממיר מדיה פעיל או בכבל מתאם עם סיומת תקינה. Kabasi מייצרת גם מחברי D-מקודדים וגם X-מקודדים בנפרד-אל תנסה להצליב-קודם.

ש 3: כיצד אוכל לזהות את הקידוד של מחבר M12 ללא תווית בשטח?

ת: יש שלוש שיטות אמינות. (1) בדיקת מפתח חזותית: השווה את פניו של המחבר עם תרשים ייחוס ידוע לקידוד. דפוס המפתח הוא ייחודי עבור כל קוד. (2) ספירת סיכות כרמז: 8 פינים מרמזים מאוד על קוד X- (אלא אם כן מדובר בקוד נדיר של 8-פינים A-); 4 פינים ממוגנים מציעים קוד D-; 3+PE מציע קוד S. (3) מעקב ובדיקה: אם הזיהוי החזותי אינו חד משמעי,עקבו אחר הכבל להתקן המקור שלו, קרא את תווית המפרט של המכשיר, וזהה את הפרוטוקול. לעולם אל תפעיל מתח על מחבר לא מזוהה כדי 'לראות מה קורה'.

מסקנה: המפרט הוא קו ההגנה הראשון

מערכת הקידוד M12 היא אחד מהניצחונות ההנדסיים השקטים של האוטומציה התעשייתית. הוא מתרגם דרישות תאימות חשמליות מורכבות לצורות-מכניות פשוטות שטכנאי תחזוקה יכול לפרש באופן מיידי, ללא מולטימטר או מנתח פרוטוקולים.

ב-Kabasi Connector, אנו מייצרים כל קוד M12 במדריך זה, ממחבר החיישן המקודד A-שנמצא בכל מקום ועד לשדרת ה-Ethernet המקודדת במהירות גבוהה-X-. צוות ההנדסה שלנו מספק תמיכה באימות קידוד עבור פרויקטי רתמה מותאמים אישית, ומבטיח שהקוד הנכון מגיע ליציאה הנכונה, בכל פעם.
