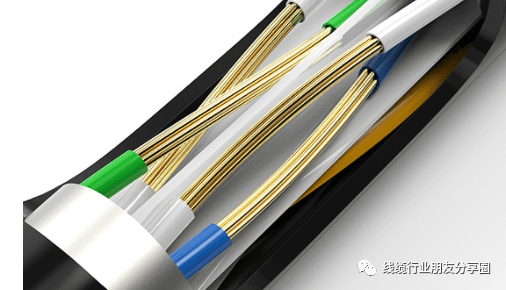

הסבר פשוט: במבנה הכבל, חוט ההארקה ממוקם בין זוגות והטוויסט הכולל הושלם, שכולם נקראים חוטי הארקה כפולים. מנקודת המבט של ספרים פיזיים, הפונקציה העיקרית של חוט הקרקע היא למנוע ברק ולהכניס זרם לתוכו. לקרקע, כאשר הציוד החשמלי דולף או המתח גבוה מדי, הזרם מוחדר לקרקע דרך חוט ההארקה. החוטים הממוגנים שאנו מייצרים, מניחים אחד ואת חוט הקרקע של רדיד אלומיניום קלוע ומעוות לחלוטין במהלך הפיתול הכולל, תפקידו העיקרי הוא להגן על האות החיצוני, לא על האות של הכבל עצמו, חוט ההארקה בכל זוג, המטרה העיקרית היא למנוע את ההשפעה בין הכבלים בתוך מבנה הכבל.
תפקיד המיגון הוא לבודד את מקור רעש השדה האלקטרומגנטי מהציוד הרגיש ולנתק את נתיב ההתפשטות של מקור הרעש. המיגון מחולק למיגון אקטיבי וסיכוך פסיבי. מטרת המיגון האקטיבי היא למנוע ממקור הרעש להקרין החוצה, שהוא מיגון מקור הרעש; מטרת המיגון הפסיבי היא למנוע את הפרעת הציוד הרגיש על ידי מקור הרעש, שהוא מיגון הציוד הרגיש. שכבת המיגון של הכבל המוגן עשויה בעיקר מחומרים לא מגנטיים כגון נחושת ואלומיניום, והעובי דק מאוד, שהוא קטן בהרבה מעומק העור של חומר המתכת בתדירות השימוש. ההשפעה של שכבת המיגון אינה נובעת בעיקר מהשתקפות השדה החשמלי והשדה המגנטי על ידי גוף המתכת עצמו. ספיגה, אך בשל הארקה של שכבת המיגון., צורות הארקה שונות ישפיעו ישירות על אפקט המיגון. עבור שיטות ההארקה השונות של שכבות מיגון השדה החשמלי והשדה המגנטי, ניתן להשתמש בהארקה לא מבוססת, חד-צדדית או כפולה.
הארקה חד-צדדית: חוט ההארקה בכל זוג נועד בעיקר למנוע את ההשפעה בין הכבלים בתוך מבנה הכבל. הארקה חד-צדדית של כבלים מסוככים מועילה כדי למנוע את ההפרעה של שדות חשמליים בתדר נמוך. הארקה של מגן הכבל בקצה אחד מונעת רעשי זרם בתדר נמוך על המגן. זרם פנימי זה גורם למתחי הפרעה במצב משותף ועלול להפריע להתקנים אנלוגיים. הארקה חד-צדדית של המגן מומלצת למעגלים הרגישים להפרעות בתדר נמוך (מעגלים אנלוגיים). תנודות וסטיות קבועות במדידות עוקבות מצביעות על הפרעות בתדירות נמוכה. ההארקה החד-צדדית של שכבת המיגון היא לקרקע ישירות את שכבת מיגון המתכת בקצה אחד של הכבל המוגן, והקצה השני אינו מקורקע. במקרה של הארקה חד-צדדית של שכבת המיגון, קיים מתח מושרה בין שכבת סיכוך המתכת של הקצה שאינו הארקה לבין הקרקע, והמתח המושרה פרופורציונלי לאורך הכבל, אך לשכבת המיגון אין זרם מסתובב פוטנציאלי. הארקה חד-צדדית היא להשתמש בהפרש פוטנציאל הדיכוי כדי להשיג את המטרה של ביטול הפרעות אלקטרומגנטיות. שיטת הארקה זו מתאימה לקווים באורך קצר, והמתח המושרה המתאים לאורך הכבל אינו יכול לחרוג מהמתח הבטוח. קיומו של מתח מושרה אלקטרוסטטי ישפיע על יציבות אות המעגל, ולעתים עשוי ליצור אפקט אנטנה.
הארקה כפולה: בדרך כלל, עכבת ההולכה של שכבת מיגון רדיד המתכת גדולה בהרבה מזו של חוט קלוע הנחושת, והשפעתה שונה פי 5-10, כך שלא ניתן להשתמש בה ככבל איתות דיגיטלי. אם שכבת המיגון של הכבל מתחממת כאשר שכבת המיגון מוארקת בשני הקצוות, או אם שכבת המיגון עולה באש כאשר היא נוגעת במארז של ארון הבקרה החשמלי או באוטובוס המסוכך, זה אומר שהחיבור השווה אינו אמין. הארקה דו-קצוות היא לחבר את שני הקצוות של מגן המתכת של הכבל המוגן לקרקע. במקרה ששכבת המיגון מוארקת בשני הקצוות, שכבת סיכוך המתכת לא תיצור מתח מושרה, אך שכבת סיכוך המתכת תושפע מהשטף המגנטי המתאבך, וזרם מיגון במחזור יעבור דרכה. אם הפוטנציאלים של אתר A ואתר B אינם שווים, ייווצר פוטנציאל גדול ל- Circulation, אשר תהיה לו השפעת הנחתה נגדית על האות. שני צידי כבל החשמל מקורקעים, וה-PE של קצה המנוע חייב להיות מחובר ל-PE של קצה ההנעה, ולבסוף מחובר למוט האוטובוסים של האדמה בשלדה. יש להתייחס לקווי איתות באופן שונה. באופן כללי, אותות אנלוגיים דוגלים בהארקה חד-צדדית כדי למנוע מזרמי קרקע הנגרמים על ידי פוטנציאלים קרקעיים שונים להשפיע על האות בעת הארקה כפולה; אותות דיגיטליים או אותות דיפרנציאליים דוגלים בהארקה כפולה, אך הקרקע גדולה מדי. זרם יכול גם להשפיע על האות.
האם זה יכול להיות לא מבוסס?
כאשר הגרסה הסטנדרטית מתוכננת, חוט ההארקה קיים בדרך כלל במבנה הכבל המסוכך, ויש לפחות חוט נחושת אחד בתוך המגן היחיד והמגן הכפול, כלומר, חוט ההארקה. זהו גם חוט ניקוז הקרקע המחובר לשכבת המיגון של רדיד האלומיניום, וחוט ההארקה יכול להגן טוב יותר על אותות חיצוניים. החוט המוגן צריך להיות מקורקע היטב, והחוט הממוגן יכול להפחית את ההשפעה של הפרעות חזקות על אות הרשת. עם זאת, בעידן של involution רציני, כאשר העלות קובעת את השוק, יצרנים רבים להסיר את חוט הקרקע בעיצובים שונים כדי למנוע כדי להשיג את ההשפעה של הפחתת עלויות, אבל אם תרחיש יישום הלקוח הוא מיוחד, אם מה שנקרא גרסה פשוטה משמשת, זה יביא הנחתת אות ענק ליישום המסוף.
